Citroen C5 mk2 FL i moduł bluetooth "Nomade v2"
« dnia: Maj 09, 2017, 13:35:03 pm »
Dzień dobry,
Jeśli temat kogoś interesował, to pewnie wyczytał na innych forach, że takie połączenie jest niemożliwe. Oryginalny dla tego setupu to moduł KML. Ja w sumie niedoczytałem i kupiłem właśnie  ten moduł. Skoro już go miałem, to powalczyłem.

Disclaimer:
Artykuł zawiera informacje uzyskane na drodze słabej jakości reengineeringu.To że się coś udało, nie oznacza, że musi się to udać drugi raz :) Za nic nie odpowiadam, cokolwiek z tym zrobisz - robisz to na własną odpowiedzialność!


Czas pewien temu wymieniłem radio na model Blaupunkt RD4 z MP3 (Blaupunkt RD4 N2 MP3) a wyświetlacz na graficzny, jak się okazało w wersji odpowiedniej:



Wychodzi, że da się te rzeczy ze sobą połączyć.
Doszło do tego jeszcze - rzeźba wiązki - którą trzeba wykonać wg schematu (najpierw jednak przeczytaj dalej):



Piny na każdej z wtyczek mają numerację.
Wtyk 10V NR to czarna 10 pinowa wyczka z BSI.

Niestety w tej konfiguracji sprzętów nie da się uruchomić tego, co jest przewagą modułu Nomade v2 nad wcześniejszym KML - czyli odtwarzania muzyki przez Bluetooth oraz USB. Więc jak na razie można odpuścić moduł oznaczony na rysunku jako "8499" - czyli gniazdo USB i AUX. Radio - oznaczone jako tutaj 8410 - masa audio jest na pinie 11, co z resztą zgadza się z kabelkami z allegro.
Masa mikrofonu jest na wyjściu ####
Podłączenie do BSI:
Jak napisałem wyżej -wtyk "10V NR" to czarna 10 pinowa wyczka z BSI.
Numerki - numery pinów- są wybite na wtyczkach i gniazdach - przy odrobinie cierpliwości nie ma problemu, żeby połączyć wszystko jak trzeba.
Połączenie do BSI wygląda tak:


Dodatkowo - moduł Nomade v2 ma na łączu stałe napięcie ok. 5V. Powoduje to że - jeśli chcemy mieć jakąkolwiek fonię - a bez tego montaż jest bez sensu, trzeba dołożyć filtr na wejściach audio.

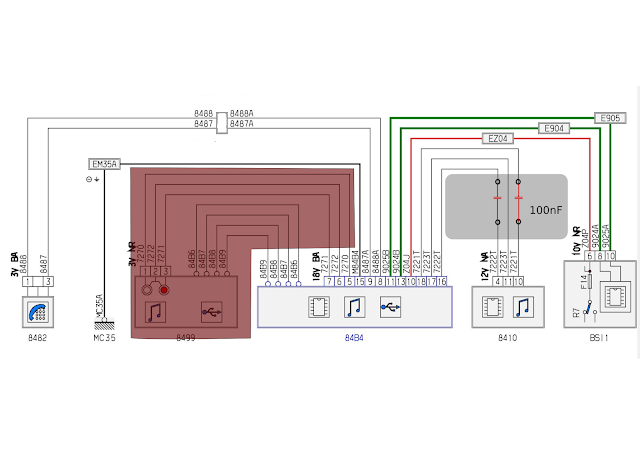

Wystarczą 2 kondensatory 100nF, więc - jeśli nie robimy puszki usb/aux schemat naszej instalacji będzie wyglądał tak:



Dodatkowo musiałem kupić mikrofon - jeśli ktoś ma instalację, to mikrofon od PSA będzie działał na "wtyczki" i wepnie się w przeznaczone do tego miejsce - w kratce w obudowie lampek nad konsolą środkową. Jednak jest to "zwykły mikrofon ze wzmacniaczem" (na zaciskach wtyku jest ok 5V stałego napięcia) , można z powodzeniem zastosować mikrofon z grupy VW. Tego można kupić 30 zł (nowy na allegro), a mikrofony z PSA - około 120zł.

Mikrofon ma 2 przewody - istotne jest to że masa idzie ekranem, więc nie trzeba się zastanawiać jak podłączyć pod wiązkę (miernik w rękę i  "-" na ekran), da się go wcisnąć pomiędzy zaczepy do mocowania mikrofonu - może nie na zatrzaski, ale tak żeby nie miał ochoty wylecieć.

Telekodowanie:
Lexia - łączymy normalnie (jako C5 Restyled)
BSI/Komputery obecne/Zestaw głośnomówiący.
Włączamy to również w wyświetlaczu i radiu.
Jeśli chcemy coś zmienić w konfiguracji modułu - np. wzmocnienie mikrofonu (u siebie ustawiłem +12db), należy podłączyć się DiagBoxem jako C5 X7 i nie przejmować się tym, że w zasadzie nic nie będzie rozpoznane, poza radiem i zestawem głośnomówiącym. Uwaga - na Diagboxie 7.2 nie dało się zmienić nazwy modułu, na 7.6 już tak.
Po takiej terapii wszystko powinno działać.
Przy okazji - jeśli potrzebujemy wejście aux w radiu, to lexią aktywujemy wejście nr2 jako "klasyczne" i podłączamy do radia do pinów 1 (kanał prawy), 7 (kanał lewy), 2 - masa.

I co dalej ?

   Jeśli chcemy, żeby działały pozostałem rzeczy z tego modułu, trzeba wymienić radio na RD4 N2 Mp3 firmy Siemens/VDO (nie Blaupunkt w każdym razie). Ale tu już jest pewien problem - nie było tych radyjek z panelem znanym z C5 lub 407.
Zakupiłem takie radio i sprawdziłem:
- po podłączeniu do wiązki i wywaleniu kondensatorów z poprzedniej części opisu wszystko działa doskonale,
- radia jak napisałem - różnią się panelami. Panele nie są zamienne. Mają inne umiejscowienie wtyków i inny schemat klawiatury. Nieco inaczej jest rozwiązane podświetlenie. W każdym razie wyszło - że bez dodatkowej elektroniki nie da się zaszczepić panelu z radia Blaupunkt do Siemens/VDO.

Na razie więc wróciłem do konfiguracji z Radiem Blaupunkt. A nad zaszczepieniem panela - pracuję, bo wygląda na wykonalne za niewielkie pieniądze.

Uwagi:
- kupowanie modułu - czy to Nomade czy KML bez wiązki, albo bez przynajmniej wtyczki z kawałkami przewodów do których się można podłączyć, to znaczne zwiększenie kłopotu w montażu.
- wtyczka audio od strony radia - na allegro - wpisujemy "złącze aux citroen rd4". Za 6-8 zł pozbywamy się problemu łączenia jakimś dziadostwem.
